アルファジンク^®

パティナ層の生成

金属は、表面に酸化皮膜（ サビ）が形成されることで腐食しにくい状態になりますが、その効果は性質により大きく異なります。 例えば多孔質な鉄のサビには、水分や汚染物質が浸透しやすく、そのためサビ層は剥離します。一方、アルファジンク^®のサビ層（パティナ層）は、緻密性が高く、連続した亜鉛の保護性酸化皮膜層（不動態皮膜）が外部環境間で強固な網目状の障壁（バリア）を形成し、酸やアルカリ、海塩粒子などの塩類から基材を守り、物理的衝撃で破壊されても、新たに生成されます。

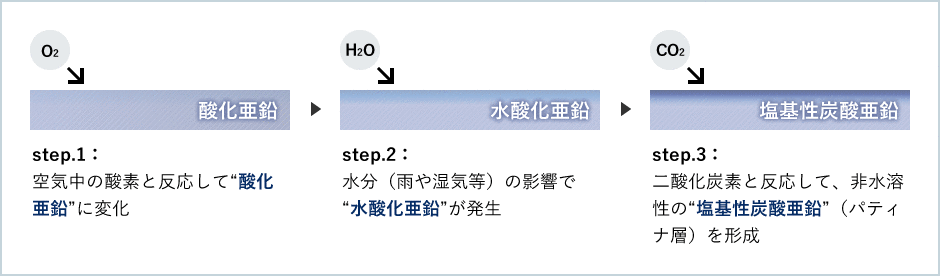

パティナ層ができるまで

プリウェザード処理

アルファジンク^® 素地（シルバー光沢色）に専用の化成処理を施すことで、亜鉛特有の質感を最大限に引き出しています。長い歳月を経て存在感のある印象深い色調へと変化していくのも、アルファジンク^®の大きな特長のひとつです。

成分

Ti	Cu	Al	Zn
0.06〜0.2	0.08〜1.0	≦0.015	rest

物理的性質

比重(g/cm3)	熱伝導率(W/m・K)	伝導性(M/Ω・mm2)	溶融点(℃)	線膨張係数(mm/mk)
7.2	109	17	420	0.022

機械的性質

降伏点(N/mm2)	引張強度(N/mm2)	破壊伸び率(%)	クリープ伸び率(%)	硬度(Hv3)
≧ 100	≧ 150	≧ 35	≦ 0.1	≧ 40

• ※ ブルーグレーとチャコールグレーは標準品、グラファイトグレーとカーボンブラックは受注生産品となります。
• ※ 塗装品についてはお問い合わせください。
